Sur un chantier de combles, on mesure l’entraxe des chevrons, on repère la pente au niveau laser, et la question tombe vite : quelle taille de VELUX peut réellement passer ici ? La réponse ne dépend pas seulement de la largeur disponible entre les chevrons. La pente de toit conditionne le type d’ouverture, et le type d’ouverture restreint les dimensions posables.
Pente de toit et type d’ouverture VELUX : la contrainte qu’on découvre trop tard
La plupart des guides listent les tailles VELUX (CK02, MK04, SK06, etc.) sans préciser que toutes ne fonctionnent pas sur toutes les pentes. Le vrai filtre, c’est le mécanisme d’ouverture.
A lire en complément : Meilleure fondation pour terrain en pente : nos conseils d'experts
Les fenêtres à rotation centrale (gammes GGL et GGU) acceptent des pentes de 15° à 90°. C’est la plage la plus large du catalogue. On peut poser une GGU en taille UK08 aussi bien sur un toit mansardé très raide que sur une pente modérée de pavillon.
Les modèles à projection, en revanche, sont limités à des pentes comprises entre 15° et 45°. Au-delà de 45°, le battant projeté vers l’extérieur entre en conflit avec la couverture ou perd sa course d’ouverture. Une taille SK06 en projection qui semblait parfaite sur plan devient inutilisable si la pente dépasse ce seuil.
A lire en complément : Homatherm.com solutions d'isolation thermique et acoustique durables pour une maison vraiment silencieuse
Concrètement, sur un toit à 50° ou plus, seuls les modèles à rotation restent compatibles, quelle que soit la dimension choisie. Avant de consulter le tableau des tailles, il faut donc mesurer la pente et choisir le type d’ouverture. La taille vient après.
Entraxe des chevrons et dimensions VELUX : ce qui passe vraiment
Une fois le type d’ouverture validé, la contrainte physique prend le relais. La largeur entre chevrons détermine quelles références VELUX s’installent sans modifier la charpente.

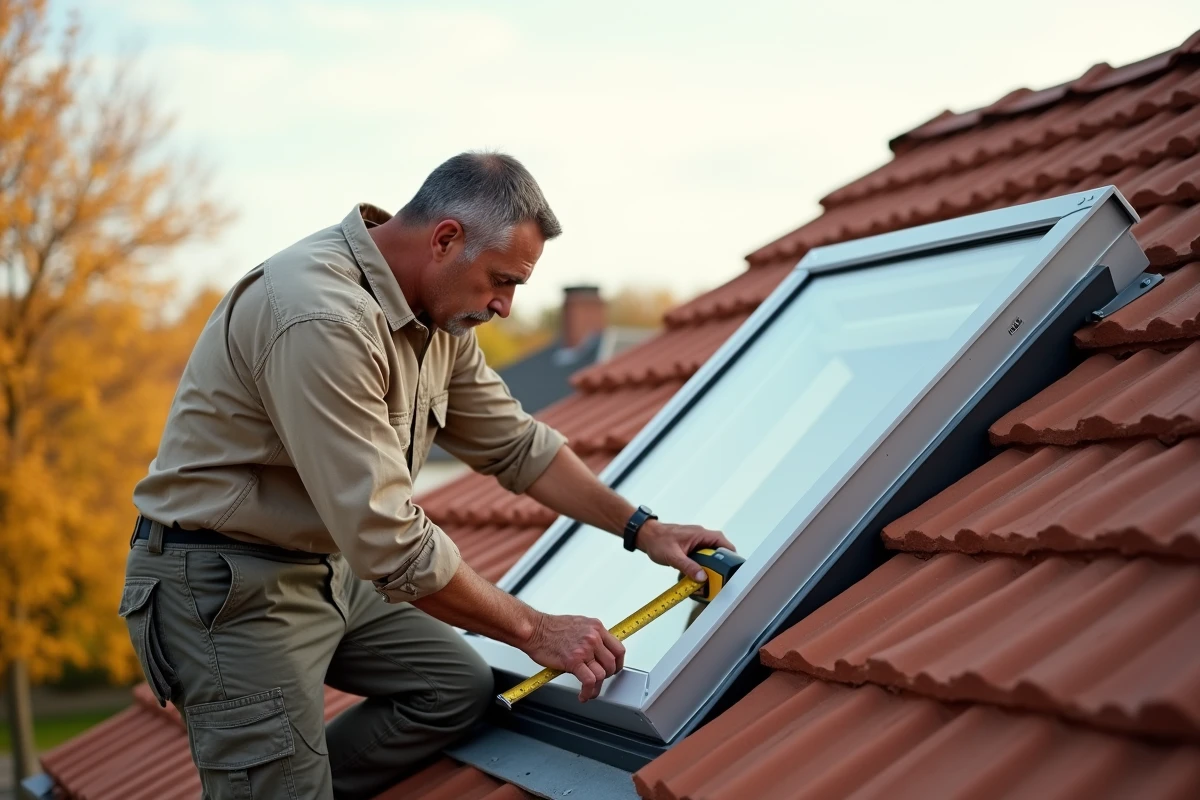

Largeur hors-tout et marge de pose
Chaque code VELUX correspond à une largeur et une hauteur hors-tout précises. Un MK04, par exemple, a une largeur hors-tout différente d’un CK02. On ne parle pas ici de la surface vitrée, mais de l’encombrement total du cadre, collerette de raccord comprise.
Pour poser sans enchevêtrure (sans couper de chevron), il faut que l’entraxe des chevrons dépasse la largeur hors-tout d’au moins quelques centimètres. Si l’entraxe est trop juste, on bascule vers une taille inférieure ou on prévoit une reprise de charpente, ce qui alourdit le budget et allonge le chantier.
Quand l’enchevêtrure devient obligatoire
Sur les grands formats (SK06, SK08, UK04, UK08, UK10), la largeur dépasse souvent l’entraxe standard des charpentes traditionnelles. Il faut alors couper un ou deux chevrons et reporter la charge sur des chevêtres. Ce travail de charpente n’a rien de dramatique, mais il doit être anticipé dès le relevé de cotes.
- Entraxe standard de charpente industrielle (fermettes) : souvent trop serré pour les formats au-delà de MK sans modification
- Charpente traditionnelle avec chevrons espacés : plus de souplesse, mais vérifier systématiquement avec un mètre, pas à l’œil

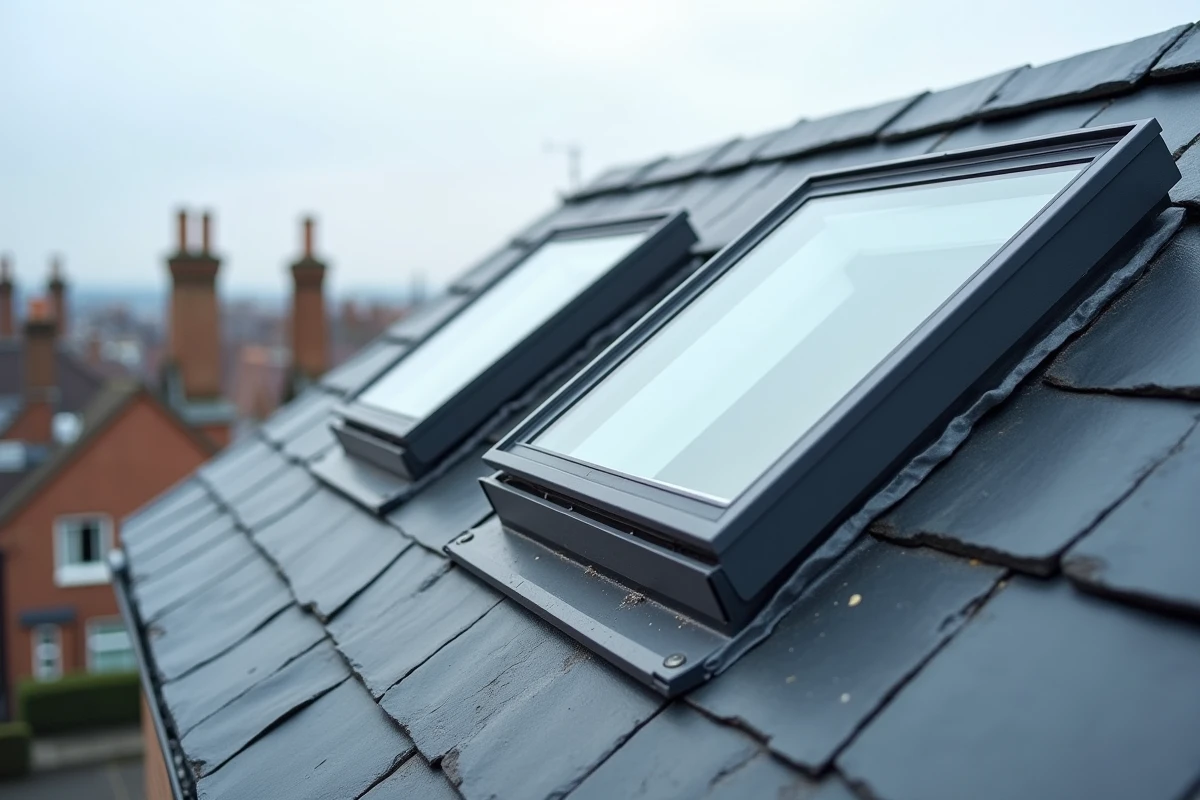

- Pose côte à côte de deux VELUX : nécessite un calcul d’enchevêtrure spécifique et un raccord adapté (EKW, EKS selon la couverture)
Pente faible et matériau de couverture : le piège de l’étanchéité
On peut théoriquement poser un VELUX dès 15° de pente. En pratique, le matériau de couverture impose sa propre pente minimale d’étanchéité, et cette contrainte prime.
Un toit en tuile canal fonctionne à partir d’une certaine inclinaison, un toit en ardoise à partir d’une autre, un bac acier ou un zinc joint debout descendent plus bas. Si la pente du toit est compatible avec le VELUX (15°) mais trop faible pour garantir l’étanchéité autour du raccord avec le matériau en place, la pose reste risquée.
Les raccords VELUX (collerettes EDW, EDJ, EDP) sont conçus pour des configurations précises de couverture et de pente. Sur une toiture à pente très faible, le raccord standard ne suffit pas toujours. VELUX propose alors des raccords spécifiques basse pente, mais toutes les tailles ne sont pas disponibles dans cette configuration. Les retours varient sur ce point selon les régions et les habitudes des couvreurs locaux.
Tableau récapitulatif : pente, ouverture et tailles compatibles
Ce tableau synthétise les grandes règles de compatibilité entre pente de toit, type d’ouverture et gamme de tailles VELUX.
| Pente de toit | Rotation (GGL/GGU) | Projection | Remarques |
|---|---|---|---|
| 15° à 45° | Toutes tailles (CK01 à UK10) | Toutes tailles (CK01 à UK10) | Vérifier le raccord adapté au matériau de couverture |
| 45° à 90° | Toutes tailles (CK01 à UK10) | Non compatible | Seule la rotation fonctionne au-delà de 45° |
| En dessous de 15° | Non compatible (standard) | Non compatible | Solutions spécifiques type verrière plane ou dôme |
Choisir la bonne taille VELUX pour une pièce sous combles
La réglementation thermique et le code de la construction imposent une surface vitrée minimale par rapport à la surface au sol de la pièce. On retient souvent le ratio d’un sixième de la surface habitable pour l’apport en lumière naturelle.
Sur une pente raide, la fenêtre de toit capte la lumière de manière plus directe, ce qui compense partiellement une surface vitrée réduite. Sur une pente douce, la lumière entre plus en biais, et une taille plus grande compense le manque d’apport lumineux direct.
Pour une chambre sous combles, les tailles MK04 ou MK06 couvrent la plupart des besoins sur des pentes moyennes. Pour un séjour ou une pièce de vie plus vaste, on passe sur du SK06, SK08 ou une combinaison de deux fenêtres côte à côte.
- Chambre de taille standard : un VELUX MK04 ou MK06 suffit généralement
- Salle de bains sous rampant : privilégier un modèle GGU (polyuréthane, résistant à l’humidité) en CK02 ou CK04
- Pièce de vie ouverte : envisager deux VELUX jumelés ou un format SK08/UK08 si la charpente le permet
Le choix final dépend toujours du croisement entre trois données : la pente mesurée sur site, l’entraxe réel des chevrons, et le type d’ouverture adapté à cette pente. Aucune de ces trois variables ne peut être ignorée sans risquer un retour en arrière coûteux une fois la commande passée.
